Flexible Knalpot Genset Bocor: Cegah Bahaya Asap Beracun

Bagi seorang HSE (Health, Safety, and Environment) Officer atau Chief Engineer, ada satu krisis operasional yang selalu memicu kepanikan di fasilitas industri.

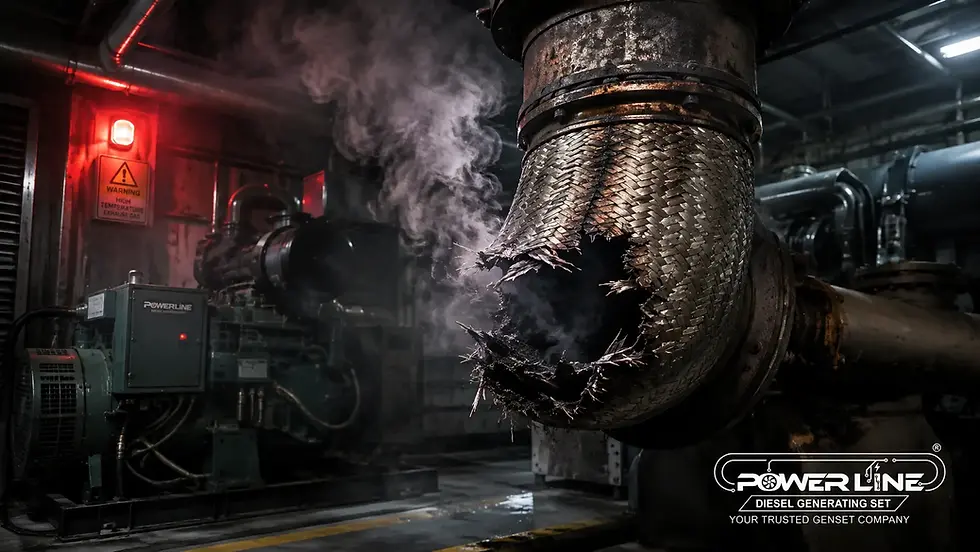

Yaitu ketika alarm gas berbunyi, dan ruang genset (indoor atau basement) tiba-tiba dipenuhi oleh kepulan asap hitam pekat. Asap beracun ini dengan cepat menyebar, memicu mata perih serta sesak napas bagi siapa saja yang berada di sekitarnya.

Jika insiden ini terjadi pada fasilitas Anda, salah satu penyebab paling umum berasal dari flexible knalpot genset bocor atau robek. Ini bukan sekadar gangguan teknis biasa, melainkan pelanggaran serius terhadap standar K3. Di sinilah urgensi pemahaman teknis dan intervensi spesialis engineering dibutuhkan.

Ringkasan Cepat (Featured Snippet): Kasus flexible knalpot genset bocor umumnya disebabkan oleh kelelahan material (material fatigue) akibat getaran mesin, siklus pemuaian panas (thermal expansion), pemasangan yang tidak selaras (misalignment), atau kegagalan penopang pipa yang memberikan beban mati (dead weight) pada komponen. Kebocoran ini berbahaya karena melepaskan gas Karbon Monoksida (CO) ke ruang tertutup. Solusi permanen adalah memotong dan mengganti flexible exhaust bellows menggunakan material stainless steel berkualitas industri serta memastikan seluruh sistem penyangga pipa telah dievaluasi ulang.

Mengapa CO Detector Wajib di Ruang Genset Indoor

Sebelum membahas kerusakan mekanis, kita harus menyoroti aspek nyawa manusia. Asap buang genset diesel mengandung konsentrasi Karbon Monoksida (CO) yang mematikan.

Gas CO dijuluki sebagai "silent killer" karena sifatnya yang tidak berwarna, tidak berbau, dan tidak berasa. Mengandalkan sistem Ventilasi Ruang Genset saja tidak selalu cukup jika terjadi kebocoran masif seketika. Oleh karena itu, CO Detector bukan pengganti ventilasi, melainkan lapisan proteksi tambahan untuk memberikan alarm dini apabila terjadi kebocoran gas buang yang tidak terdeteksi secara visual.

Prinsip Desain OEM: Fungsi Asli Flexible Knalpot

Pipa lentur atau exhaust bellows dipasang di antara saluran gas buang mesin (exhaust manifold) dan pipa knalpot kaku (rigid silencer pipe). Berdasarkan pedoman instalasi resmi pabrikan mesin (OEM) terkemuka, komponen ini memiliki fungsi spesifik:

• Isolasi Getaran (Vibration Isolation): Meredam getaran brutal dari mesin diesel agar tidak merambat dan merusak instalasi pipa kaku maupun struktur gedung.

• Menyerap Pemuaian Panas (Thermal Expansion): Mengompensasi gerakan pemuaian aksial dan lateral pipa saat temperatur gas buang mesin diesel melonjak hingga mencapai ratusan derajat Celsius (tergantung tipe engine dan beban operasi).

Catatan Engineering (Batas Desain): Flexible exhaust bellows hanya berfungsi menyerap getaran dan pemuaian termal. Komponen ini bukan dirancang sebagai penyangga berat pipa knalpot. Jika seluruh beban silencer maupun pipa menggantung pada flexible, umur pakainya dapat turun drastis meskipun menggunakan stainless steel berkualitas tinggi. OEM sangat menekankan pemasangan bellows harus berada pada kondisi free state atau neutral state. Jangan dipasang dalam kondisi tertarik, kependekan, miring, atau terpuntir.

4 Penyebab Utama Flexible Knalpot Genset Bocor

1. Kegagalan Penopang Pipa (Gagal Pipe Hanger): Ini adalah penyebab nomor satu di lapangan. Jika support penyangga patah atau kendur, beban mati (dead weight) puluhan kilogram dari pipa kaku dan silencer akan bertumpu penuh pada komponen lentur, menyebabkannya tertekan hebat dan robek.




2. Kesalahan Kelurusan (Misalignment): Pemasangan pipa kaku yang miring lalu dipaksa ditarik agar sejajar dengan bellows akan menciptakan tarikan tegangan yang konstan. Saat mesin bergetar, titik logam yang dipaksa tarik ini akan langsung robek.




3. Kelelahan Material (Fatigue) Akibat Getaran: Siklus getaran ekstrem pada mesin berkapasitas besar akan menciptakan retak rambut (hairline cracks) pada serat logam seiring berjalannya ribuan jam operasional.




4. Spesifikasi Material yang Buruk: Penggunaan material pelat besi biasa alih-alih pelat stainless steel murni membuatnya sangat rentan terhadap serangan korosi akibat asam dari air kondensat.

Ancaman Kerusakan Mekanis: Dari Filter Udara Hingga Turbocharger

Selain ancaman K3, asap pekat yang terperangkap di dalam ruangan membawa partikel jelaga karbon (soot). Jelaga pekat ini akan langsung tersedot masuk kembali ke dalam Air Intake Filter (sistem asupan filter udara mesin).

Dalam kondisi kebocoran berat dan ventilasi buruk, filter udara dapat dipenuhi jelaga dengan sangat cepat. Apabila filter sudah jenuh, rusak, atau tidak diganti melalui jadwal rutin Service Genset, sebagian partikel kotoran abrasif dapat lolos ke dalam ruang bakar dan mempercepat keausan dinding silinder.

Lebih krusial lagi, pada tingkat kebocoran yang ekstrem, suhu ruang mesin (ambient) yang meningkat tajam juga akan menurunkan efisiensi radiator pendingin. Kondisi ini berpotensi memicu alarm suhu cairan pendingin tinggi (High Coolant Temperature) dan sistem kontrol akan memaksa genset mati mendadak demi mencegah insiden Overheating Genset yang bisa membuat piston macet. Jika sudah telanjur turun mesin, pemulihannya membutuhkan biaya luar biasa melalui layanan General Overhaul Genset.

Flexible Bocor Bisa Berujung Kerusakan Turbocharger

Ini adalah risiko terbesar yang sering diabaikan. Keretakan pada exhaust bellows dapat menyebabkan fragmen logam atau material yang terlepas masuk kembali ke dalam sistem gas buang (terutama jika terjadi turbulensi aliran), yang pada akhirnya merusak bilah Turbocharger dengan sangat fatal.

Selain itu, kebocoran mengubah karakteristik aliran gas buang dan dapat menyebabkan distribusi tekanan pada sistem exhaust tidak lagi sesuai desain OEM. Selain risiko kebocoran gas panas, perubahan ini dapat mempengaruhi efisiensi turbocharger dan performa engine sehingga seluruh sistem perlu diperiksa kembali termasuk nilai exhaust backpressure setelah perbaikan.

Kesalahan yang Sering Dilakukan di Lapangan

Banyak fasilitas melakukan kesalahan saat menangani komponen gas buang yang bocor. Hindari praktik

perbaikan "asal-asalan" berikut demi operasional jangka panjang:

• Mengelas Ulang Titik yang Robek: Mengelas area kerutan yang lentur justru akan mematikan fleksibilitasnya. Karena beban getaran tetap ada, area tipis tepat di sebelah titik lasan tersebut pasti akan robek kembali.

• Menggunakan Flexible sebagai Penyangga Pipa: Membiarkan unit bellows menahan seluruh berat jatuh pipa knalpot kaku yang berada di atasnya.

• Tidak Mengganti Hanger yang Patah: Hanya mengganti pipa lenturnya saja dengan unit baru, namun tidak pernah memperbaiki penyebab utama kegagalannya (pipe support hanger).

• Tidak Mengecek Alignment: Melakukan pemasangan flange (flens) yang miring namun dipaksakan untuk dibaut.

• Mengabaikan Backpressure: Tidak mengecek tekanan gas buang sesudah teknisi memodifikasi lekukan atau sudut perpipaan knalpot.

Tabel Inspeksi Engineer: Diagnosis Cepat Area Knalpot

Gunakan panduan matriks pemeriksaan visual berikut untuk melakukan evaluasi sebelum mengambil tindakan engineering lebih lanjut:

Komponen Pemeriksaan	Kondisi Normal (Aman)	Indikasi Bahaya (Abnormal)
Permukaan Bellows	Bersih, warna logam utuh	Bercak jelaga hitam pekat (indikasi bocor)
Wire Braid (Anyaman luar)	Utuh dan terikat rapat sempurna	Kawat rontok, terputus, atau terurai keluar
Support Pipe (Penopang)	Kokoh, menahan beban murni pipa	Kendur, karet jebol, pipa melengkung/patah
Baut Flange Knalpot	Kencang (torsi sesuai batas OEM)	Kendur, terdengar suara hembusan gas desis
CO Detector Room	Status lampu Hijau (Normal/Safe)	Alarm aktif berkedip, level sensor PPM terbaca tinggi

Spesifikasi Material Stainless Steel Kelas Industri

Untuk menahan siklus regangan suhu yang membakar dan lingkungan basah yang korosif, tim engineering Powerline memastikan penggunaan kelas High-Grade Stainless Steel yang tepat sasaran:

• SS 304: Standar kualitas material yang sangat baik dan tahan lama untuk mayoritas penggunaan genset indoor dengan paparan suhu dan kelembapan wajar.

• SS 316: Memiliki tambahan komposisi penahan korosi ekstra (molybdenum), material ini wajib digunakan untuk ruang genset yang berada di area pesisir laut yang asin, atau fasilitas dengan paparan uap bahan kimia.

• SS 321: Diperkaya dengan unsur Titanium, material ini dirancang khusus untuk mempertahankan stabilitas struktur pelat lentur pada temperatur operasi puncak secara kontinu (biasanya lingkungan dengan beban panas lebih dari 600°C), menjadikannya ideal untuk aplikasi mesin pembangkit Prime/ Continuous Power.

Solusi Permanen Powerline: Pengelasan TIG Presisi

Penggantian komponen flexible exhaust berskala besar bukanlah pekerjaan bengkel sambilan. Tim spesialis pengelasan Powerline mengeksekusi layanan pemulihan (turnkey) dengan standar keselamatan K3:

• Inspeksi K3 & Lokalisasi Area: Mengamankan area kerja dari gas sisa berbahaya. Engineer Powerline memeriksa: Pipe hanger, Spring support, Anchor point, Guide support, Alignment flange, Bellows neutral position, Exhaust insulation, dan CO detector.

• Pemotongan Presisi: Melepaskan paking bellows lama yang cacat tanpa merusak dudukan struktur leher manifold turbo mesin Anda.

• Pengelasan TIG (Tungsten Inert Gas): Pekerjaan ini mutlak wajib dieksekusi menggunakan teknik las Argon (TIG) oleh tukang las bersertifikasi industri. Las TIG menghasilkan profil sambungan yang luar biasa bersih, penetrasi leleh yang dalam, meminimalkan potensi celah mikro yang rapuh, dan menghasilkan sambungan yang sangat rapat serta minim potensi kebocoran gas ke ruangan.

• Isolasi Ulang Pelindung Panas: Setelah penggantian flexible selesai dan posisi netral (neutral state) tercapai, seluruh jalur knalpot di dalam ruang genset sebaiknya diinsulasi kembali menggunakan Jacketing Knalpot Genset (rockwool dan aluminium cladding) agar radiasi panas tidak meningkatkan temperatur ruang mesin.

Untuk memastikan semuanya aman dan mesin tidak mengalami anomali setelah modifikasi, sistem kelistrikan dapat dievaluasi performa puncaknya melalui layanan Sewa Load Bank.

FAQ: Seputar Bahaya & Perbaikan Knalpot Genset

1. Apakah flexible knalpot yang bocor bisa ditambal pada titik robeknya?

   Sangat tidak disarankan. Kerutan-kerutan pada pipa lentur dirancang untuk bergerak meredam pemuaian. Jika Anda mengelas celah yang robek, area logam di titik panas tersebut akan menjadi kaku (mati). Karena beban getaran mesin terus berlangsung, titik di sebelah batas las-lasan paksa tersebut pasti akan segera robek kembali. Komponen wajib dipotong dan diganti unit bellows baru.

2. Apakah flexible exhaust bisa robek atau bocor akibat kerusakan penopang pipa (pipe hanger)?

   Ya, dan ini adalah salah satu penyebab paling sering yang diidentifikasi engineer di lapangan. Flexible bellows hanya dirancang spesifik untuk meredam resonansi getaran mesin dan pemuaian suhu, bukan sebagai tumpuan untuk menahan beban mati (dead weight) tonase pipa knalpot dan silencer. Jika penyangga patah, pipa akan menekan flexible hingga melengkung dan robek.

3. Apakah flexible exhaust termasuk komponen consumable (habis pakai)?

   Ya. Flexible exhaust merupakan komponen yang mengalami siklus getaran dan pemuaian terus-menerus sehingga memiliki umur pakai tertentu. Pemeriksaan visual berkala sangat disarankan terutama pada genset dengan jam operasi tinggi.

4. Apakah flexible yang lebih tebal selalu lebih baik?

   Tidak selalu. Material harus memiliki fleksibilitas yang sesuai dengan karakter getaran mesin dan desain sistem exhaust. Flexible yang terlalu kaku justru dapat memindahkan tegangan langsung ke blok manifold atau turbocharger.

5. Apakah flexible stainless bisa diganti tanpa melepas seluruh pipa knalpot kaku?

   Dalam banyak kasus, ya. Teknisi yang terampil dapat memotong bagian yang rusak secara langsung (in-situ) pada posisinya, selama terdapat ruang kerja (clearance) yang memadai di sekitar komponen tersebut untuk bermanuver melakukan pengelasan busur 360 derajat secara utuh.

6. Berapa ukuran flexible knalpot genset yang umum digunakan?

   Ukuran diameter luar pipa sangat bervariasi sesuai spek mesin. Genset ukuran kecil hingga menengah (30 kVA - 250 kVA) sering menggunakan ukuran 2", 3", atau 4". Sementara itu, genset industri berkapasitas besar (500 kVA - 2000+ kVA) umumnya membutuhkan kaliber pipa dari 6", 8", hingga 12".

7. Apa perbedaan flexible braided dan non-braided?

   Flexible braided dilengkapi dengan pelapis tambahan berupa anyaman kawat baja stainless (wire mesh) dibagian eksteriornya. Anyaman ini berfungsi memberikan perlindungan mekanis dari luar dan mencegah bellows memanjang berlebihan saat ditarik panas, membuatnya jauh lebih tangguh untuk mesin besar dibanding tipe polos (non-braided).

8. Apakah kebocoran flexible mempengaruhi tekanan balik (backpressure) mesin?

   Ya. Walaupun sering kali kebocoran "menurunkan" nilai backpressure secara fisik, sistem knalpot engine diesel dirancang terkalibrasi untuk beroperasi pada rentang hambatan udara tertentu demi kinerja turbocharger yang optimal. Perubahan laju aliran akibat celah bocor akan mengacaukan desain distribusi tekanan aslinya.

Amankan Nyawa Tim & Aset Peralatan Anda Sekarang!

Pada sebagian besar kasus, kegagalan flexible exhaust bukan terjadi secara mendadak, melainkan diawali oleh gejala kecil seperti suara desis bocor, hanger yang mulai memanas atau patah, hingga bau sangit diruang genset. Inspeksi dini dan tindakan korektif sebelum terjadi robekan total jauh lebih ekonomis dibandingkan menanggung biaya kerusakan turbocharger, perbaikan sistem pendingin (Perbaikan Radiator), maupun risiko keracunan pekerja fasilitas.

Hubungi Hotline Darurat Engineering Powerline Sebelum teknisi pengelasan spesialis kami berangkat, kirimkan rincian parameter mesin di bawah ini agar tim engineering dapat memperkirakan ukuran flexible, material stainless yang sesuai, serta kebutuhan pengelasan TIG sebelum tiba di lokasi Anda: - Kapasitas Genset: Besaran kVA nominal dan merek mesin Anda. - Diameter Pipa: Ukuran taksiran diameter luar pipa jalur knalpot (Misalnya: 4", 6", 8"). - Lokasi Proyek: Kemudahan akses ruang (basement tertutup, pabrik, rooftop). - Foto Jelas: Kirimkan visual atau video area flexible bellows yang robek/berjelaga via pesan WhatsApp.
