Perbaikan Panel ATS Genset: Solusi Listrik Gedung Gagal Pindah

Bagi seorang Facility Manager, Chief Engineer, atau pengelola Building Management, ada satu skenario krisis yang paling memicu kepanikan operasional: Pasokan listrik dari grid utama (PLN) padam, suara mesin genset cadangan terdengar menyala dengan normal di ruang mesin, namun seluruh fasilitas gedung tetap gelap gulita.

Dalam hitungan menit, telepon Anda akan dibanjiri komplain, alarm UPS server data center mulai berbunyi, dan kerugian dari terhentinya produksi pabrik mulai terakumulasi. Masalahnya sering kali bukan pada kegagalan mesin diesel Anda, melainkan kegagalan sistem perpindahan daya kelistrikan. Di titik krisis inilah, intervensi teknis melalui layanan perbaikan panel ATS genset menjadi prosedur darurat yang diperlukan untuk memulihkan aliran daya ke fasilitas Anda.

💡 Ringkasan Cepat (Featured Snippet):Ketika genset menyala namun listrik tidak tersalurkan ke dalam gedung, penyebab utamanya adalah kegagalan pada panel ATS (Automatic Transfer Switch). Komponen pemindah daya seperti sakelar bermotor (Motorized Switch) atau kontaktor magnetik dapat mengalami macet mekanis atau terbakar akibat lonjakan arus. Jangan memaksa memindah tuas kelistrikan tanpa keahlian teknis. Segera hubungi penyedia jasa perbaikan panel ATS genset untuk melakukan langkah pengalihan (bypass) daya darurat secara aman, mengidentifikasi kerusakan kontrol, dan mengganti komponen yang rusak.

Tim engineering kami rutin menangani inspeksi ATS pada rumah sakit, manufaktur, data center, dan gedung komersial dengan berbagai konfigurasi sakelar pemindah (transfer switch). Berdasarkan pengalaman lapangan tersebut, kerusakan yang paling sering kami temukan adalah kontaktor (contactor) dengan koil yang kepanasan (overheat), terminal power dengan titik panas (hotspot) akibat baut kendur, serta modul pengatur (controller) yang rusak akibat tegangan kejut (surge).

Mengapa Genset Menyala Tapi Listrik Gedung Tetap Padam?

Sistem pasokan daya darurat (Emergency Power Supply System / EPSS) terdiri atas modul AMF Panel (Automatic Main Failure) sebagai pengendali logika dan perangkat perpindahan sumber daya (Transfer Switching Equipment) yang berada di dalam panel ATS. Keduanya bekerja bersama memastikan beban kelistrikan gedung berpindah otomatis dari PLN menuju genset ketika terjadi pemadaman.

Berikut adalah arsitektur kelistrikan satu garis (One-Line Diagram) ATS standar:

Ketika sistem mendeteksi kegagalan jaringan PLN, pengendali (Controller) AMF atau controller genset mengirimkan perintah penyalaan (start) genset. Selanjutnya, logika transfer ATS akan mengendalikan mekanisme perpindahan setelah sumber alternatif (genset) memenuhi parameter tegangan dan frekuensi yang dipersyaratkan (misal 380/400V, 50Hz). (Catatan: Jika masalahnya bukan pada panel ATS, melainkan mesin yang gagal merespons, Anda dapat merujuk pada panduan Penyebab Genset Tidak Menyala).

Jika rantai komando ATS ini terputus, genset Anda hanya akan beroperasi membuang bahan bakar tanpa beban. Operasi berkepanjangan tanpa beban (no-load) ini sangat berisiko memicu wet stacking—yaitu kondisi di mana temperatur pembakaran tidak mencapai titik optimal, sehingga bahan bakar tidak terbakar sempurna dan menumpuk sebagai residu karbon serta oli hitam di knalpot.

📋 Checklist Diagnostik Cepat (Sebelum Memanggil Teknisi)

Sebelum berasumsi komponen harus diganti, periksa poin-poin dasar berikut dengan aman (inspeksi visual saja, jangan menyentuh konduktor):

• Apakah genset sudah mencapai tegangan (Voltage) dan frekuensi (Hz) nominal?

• Apakah layar/indikator pada pengendali (controller) ATS menyala atau justru mati total?

• Apakah terdapat alarm berkedip (Fault/Fail) pada modul kontrol?

• Apakah pemutus daya (Circuit Breaker / MCCB) utama dari genset ke ATS dalam posisi jatuh (Trip)?

• Apakah tercium bau sangit atau komponen plastik terbakar dari dalam panel?

Motorized Switch vs Magnetic Contactor vs Breaker-Based ATS

Dalam prosedur ATS Repair, engineer sering mengevaluasi tipe komponen penggerak daya yang rentan mengalami kerusakan. Terdapat tiga klasifikasi utama:

Tipe Komponen ATS	Kecepatan Transisi	Karakteristik & Kelebihan Utama	Titik Kerentanan / Kelemahan
Sakelar Bermotor (Motorized Switch / COS)	Sedang (Detik)	Terkunci secara mekanis. Tidak membutuhkan arus penahan (holding current) secara kontinu pada koil.	Roda gigi motor rentan macet (jammed). Sering terjadi kerusakan pada tuas batas (limit switch) internal.
Kontaktor Magnetik (Magnetic Contactor)	Sangat Cepat (Milidetik)	Respons instan & desain kompak. Umum untuk aplikasi kapasitas menengah.	Membutuhkan arus konstan. Koil rentan panas, berdengung (buzzing), dan terbakar jika tegangan kontrol turun.
ATS Berbasis Pemutus Daya (Breaker-Based ATS)	Sedang - Cepat	Mengawinkan pemindahan daya dengan proteksi arus hubung singkat (short circuit). Menggunakan 2 unit MCCB/ACB.	Sistem pengunci mekanis (mechanical interlock) dan elektrikal cukup kompleks serta memerlukan dimensi boks panel yang lebih besar.

Berdasarkan pengalaman kami di lapangan, pada panel ATS di atas 630 Ampere, tim kami lebih sering menemukan kerusakan pada sakelar bermotor (motorized changeover switch) berupa limit switch yang aus atau roda gigi (gear motor) macet. Sebaliknya, pada ATS berbasis kontaktor magnetik (magnetic contactor) berkapasitas kecil hingga menengah, kerusakan yang dominan adalah koil yang terbakar akibat tegangan kontrol yang tidak stabil.

Anatomi Kegagalan: 5 Penyebab Utama Panel ATS Gagal Pindah

Berdasarkan data pencarian gangguan (troubleshooting) lapangan, kegagalan perpindahan arus umumnya dipicu oleh faktor elektrikal dan mekanikal berikut:

1. Keausan Termal pada Pelat Kontak (Welded Contacts): Lonjakan arus kejut (inrush current) saat beban gedung berpindah dapat memicu kelelahan termal ekstrem, sehingga pelat kontak tembaga meleleh dan saling menempel keras. Saat sinyal pemindahan diberikan, mekanisme tidak cukup kuat untuk melepaskannya.

2. Malfungsi Modul Kontrol & Sensor: Tegangan kejut dapat merusak mikroprosesor pada pengatur (controller) (seperti merek DeepSea, ComAp, SmartGen, Lovato, atau Woodward). Sering pula terjadi kegagalan pada relai pendeteksi tegangan turun (Under-Voltage Relay) yang gagal mendeteksi hilangnya tegangan PLN secara akurat.

3. Gangguan Catu Daya Kontrol Kelistrikan:

   • Penyebab: Sekering sirkuit kontrol (control fuse) yang terputus, MCB kontrol yang trip, atau kegagalan pengisi daya baterai (battery charger).

   • Akibat: Modul penggerak logika ATS akan kehilangan pasokan daya operasional utamanya (DC/AC), sehingga sistem mati total dan tidak bisa memicu perpindahan.

   • Cara Pemeriksaan: Lakukan pengecekan kontinuitas pada sekering, ukur tegangan keluaran dari pengisi daya baterai (pastikan dalam mode pengisian stabil/float charging yang ideal), dan periksa status MCB kontrol di dalam panel.

4. Kegagalan Pengunci Mekanis (Mechanical Interlock): Perlindungan fisik untuk mencegah tabrakan fasa antara PLN dan Genset ini dapat berkarat atau kotor akibat absennya perawatan, menyebabkan mekanisme pengunci macet keras.

5. Koneksi Kelistrikan Longgar (Loose Terminals & Kontak Bantu): Vibrasi mikro jangka panjang melonggarkan kontak bantu (auxiliary contact) yang bertugas memberi umpan balik posisi (position feedback) ke pengatur (controller). Apabila kontak bantu ini gagal berubah status, controller menganggap perpindahan daya belum selesai sehingga memicu alarm gagal transfer (transfer fail).

⚠️ PERINGATAN KESELAMATAN TEKNIS: BAHAYA FATAL MANUAL OVERRIDEDalam kondisi panik, staf gedung sering tergoda memaksa tuas engkol manual (handle) ATS. Memaksa perpindahan daya secara manual di bawah beban (under load) tanpa prosedur isolasi kelistrikan dan sinkronisasi fasa dapat memicu energi gangguan masif. Hal ini berpotensi menyebabkan pelepasan energi busur api berintensitas tinggi (Arc Flash) yang dapat merusak panel, melukai personel, dan menghentikan total operasi fasilitas. Prosedur manual hanya boleh dilakukan oleh tenaga terlatih.

Tabel Panduan Isolasi Masalah (Troubleshooting) Engineer

Untuk melokalisasi kerusakan dengan efisien, teknisi menggunakan pendekatan gejala-penyebab-tindakan. Berikut panduan analisis cepatnya:

Hasil Pemeriksaan / Gejala di Lapangan	Langkah Analisis / Tindakan Pemeriksaan Kelistrikan
Genset tidak start sama sekali	Periksa engine genset dan modul AMF terlebih dahulu.
Genset start, tetapi ATS tidak transfer	Fokuskan pemeriksaan pada komponen ATS (Contactor / Motorized macet atau Controller tidak merespons).
ATS transfer, tetapi beban gedung tetap mati	Periksa pemutus daya (MCCB/Breaker) outgoing ke arah beban gedung.
ATS berpindah bolak-balik terus menerus	Periksa sensing tegangan PLN yang fluktuatif atau kalibrasi penundaan waktu (delay timer).
Terdengar bunyi berdengung (buzzing) keras	Ukur tegangan kerja koil (indikasi kekurangan tegangan) dan bersihkan debu dari bantalan magnet.
Alarm "Transfer Fail" menyala di layar	Periksa continuity sambungan kabel kontak bantu (auxiliary contact) untuk umpan balik posisi.

Solusi Cepat Powerline: Pengalihan Daya Darurat & Perbaikan

Ketika Anda menghubungi layanan darurat untuk perbaikan panel ATS genset, tim engineering kami menerapkan protokol pemulihan krisis dalam dua tahapan strategis:

Tahap 1: Penyelamatan Operasional (Emergency Bypass)

Prioritas absolut adalah menyalakan kembali fasilitas Anda. Setelah menerapkan prosedur isolasi penguncian (Lock Out Tag Out / LOTO) yang ketat, teknisi akan melakukan pengalihan daya (bypass) darurat melalui metode yang disesuaikan dengan desain panel Anda—baik melalui fitur pengunci pemutus daya (breaker interlock), sakelar pengalih isolasi (bypass isolation switch), pemindahan manual sesuai prosedur pabrikan, maupun konfigurasi kelistrikan sementara yang aman. Urutan fasa (Phase Rotation) juga akan diverifikasi ulang agar motor induksi HVAC tidak berputar terbalik.

Tahap 2: Diagnostik & Penggantian Komponen Permanen

Setelah beban gedung pulih, tim kami akan membongkar komponen yang gagal:

• Jika kontaktor terbukti mengalami keausan termal (welding), komponen pengganti berstandar industri (OEM) akan dipasang.

• Jika perkabelan kontrol atau modul rusak, kami akan melakukan pembaruan (retrofitting) pengatur (controller) modern, memprogram ulang parameter penundaan waktu (delay timer), dan menyelaraskannya dengan konfigurasi Panel Sinkron Genset yang ada.

Validasi Fungsional Pasca-Perbaikan (Functional Verification)

Penggantian komponen harus selalu diakhiri dengan verifikasi operasional. Program inspeksi dan pengujian ATS sebaiknya mengikuti rekomendasi pabrikan serta standar yang berlaku seperti NFPA 110 apabila relevan terhadap jenis instalasi fasilitas. Tim kami akan mengeksekusi serangkaian uji coba (mirip dengan tahapan Commissioning Genset):

• Simulasi Kehilangan PLN: Mematikan asupan daya utama untuk memicu sensor tegangan kurang (under-voltage).

• Verifikasi Start Genset: Memastikan perintah penyalaan (cranking) dari AMF berjalan sempurna.

• Verifikasi Tegangan & Frekuensi: Memastikan keluaran output alternator stabil.

• Verifikasi Transfer & Retransfer: Memastikan perpindahan daya dan kembalinya daya ke PLN berjalan tanpa gangguan bolak-balik (hunting).

• Verifikasi Penundaan Waktu & Alarm: Menguji akurasi kalibrasi waktu penundaan (delay timer) serta respons fitur pengakuan alarm (alarm acknowledgement).

• Uji Mode Operasi: Menguji mode Manual, Auto, Remote Start, dan pembatalan darurat (Emergency Stop).

Pentingnya Pemeliharaan Pencegahan (Preventive Maintenance) ATS

Pada sebagian besar kasus, kegagalan ATS bukan terjadi mendadak, melainkan diawali gejala kecil seperti suara dengung (buzzing), keterlambatan perpindahan (delay fail), atau terminal yang memanas. Oleh karena itu, agenda Preventive Maintenance Genset wajib mencakup area kelistrikan EPSS berikut:

📋 Checklist Inspeksi Engineer Pemeliharaan ATS:

Pemeriksaan	Kondisi Normal (Aman)	Indikasi Abnormal (Bahaya)

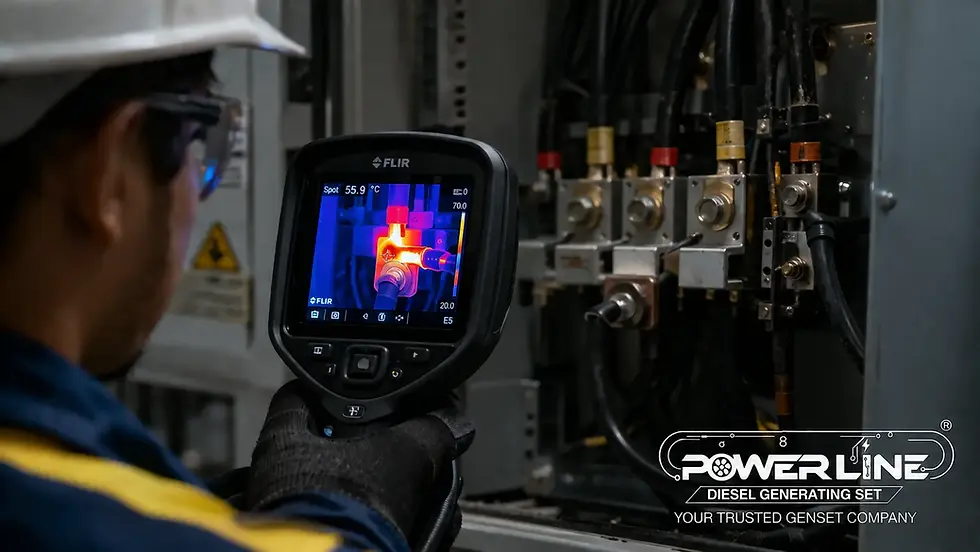

Inspeksi Termal (Thermography)	Suhu terminal merata	Titik panas (Hotspot) tinggi (Kamera Inframerah)
Pemeriksaan Torsi (Torque Check)	Baut terminal kencang	Koneksi longgar (loose connection)
Pemeriksaan Pengunci Mekanis	Bergerak presisi & luwes	Macet (jammed) atau berkarat
Aksi Contactor	Suara klik mantap (solid)	Berdengung berisik (buzzing/chattering)
Sekering Kontrol (Control Fuse)	Tersambung utuh (continuity)	Sekering putus (open circuit)
Sistem Pembersihan	Panel bebas debu	Penumpukan kotoran konduktif

Selain pemeliharaan komponen panel, stabilitas sistem juga sangat bergantung pada perbaikan tegangan (Penggantian AVR) atau penyesuaian stabilitas kecepatan (Perbaikan Governor). Kami juga sangat menyarankan verifikasi kemampuan mesin diesel Anda di bawah tekanan beban aktual menggunakan Jasa Sewa Load Bank Genset kami, atau merencanakan pemulihan performa menyeluruh via General Overhaul Genset.

❓ FAQ: Seputar Perbaikan Panel ATS dan Troublehsooting

1. Apa perbedaan antara Panel ATS dan Panel AMF?

   Panel ATS (Automatic Transfer Switch) adalah sistem mekanikal-elektrikal yang berfungsi memindahkan beban kelistrikan secara fisik dari PLN ke genset. Sedangkan Panel AMF (Automatic Main Failure) bertindak sebagai pengontrol sensor yang memerintahkan kapan genset harus menyala (start) dan kapan genset harus mati secara otomatis. Keduanya kerap disatukan dalam satu panel.

2. Apakah panel ATS dapat digunakan untuk dua genset (dual generator)?

   Bisa, namun memerlukan konfigurasi tambahan. Sistem seperti ini biasanya menggunakan Panel Sinkron (Synchronizing Panel) khusus, di mana dua genset atau lebih saling berbagi beban sebelum menyuplai daya kumulatif tersebut ke panel ATS utama gedung.

3. Berapa lama rata-rata downtime (pemadaman) saat proses perbaikan?

   Setelah teknisi tiba di lokasi, tindakan pengalihan daya darurat (bypass) awal biasanya dapat dilakukan dalam waktu yang relatif singkat apabila kondisi sistem panel memungkinkan, sehingga operasional gedung segera dilanjutkan. Untuk perbaikan komponen permanen, waktunya bergantung pada ketersediaan suku cadang.

4. Apakah ATS harus diganti keseluruhan jika komponen contactor terbakar?

   Tidak selalu. Jika kerusakan terisolasi pada kumparan koil atau roda gigi sakelar bermotor, sementara pelat tembaga utama di dalam boks panel masih prima, teknisi dapat melakukan retrofit dengan hanya mengganti komponen penggeraknya saja. Ini menghemat biaya secara signifikan.

5. Berapa umur pakai komponen contactor ATS?

   Umur pakai contactor sangat bergantung pada jumlah siklus operasi, besarnya arus yang diputus/disambung, kualitas instalasi, kondisi lingkungan, dan program pemeliharaan. Jika sering terkena tegangan kontrol yang tidak stabil, lonjakan arus kejut, atau akumulasi debu industri, umurnya bisa lebih pendek.

6. Mengapa ATS berbunyi keras (mendengung) saat beroperasi?

   Bunyi mendengung keras pada kontaktor mengindikasikan tegangan masuk ke koil magnet terlalu rendah, sehingga daya tarik magnet menjadi lemah dan pelat saling bergetar. Penyebab lainnya adalah debu atau karat yang terperangkap pada permukaan bantalan magnetik di dalam komponen.

7. Kapan modul controller ATS perlu diganti baru?

   Modul pengatur perlu diganti jika layarnya mati total meskipun catu daya DC normal, port komunikasi ke perangkat lain rusak, atau jika memorinya tidak dapat menyimpan pengaturan kalibrasi. Sebagian besar kerusakan ini dipicu oleh induksi petir.

8. Apakah komponen ATS perlu dikalibrasi berkala?

   Ya, khususnya pada modul kontrol elektroniknya. Sensor yang mendeteksi tegangan PLN dan Genset harus dipastikan membaca angka yang sama persis dengan kondisi riil di kabel. Demikian pula pengaturan penundaan waktu yang perlu diuji fungsi penundaannya agar tidak memicu sistem perpindahan palsu.

Amankan Kontinuitas Fasilitas: Hindari Biaya Downtime!

ATS yang gagal mentransfer daya bukan hanya menyebabkan berhentinya bisnis dan mesin operasional saat itu juga. Secara langsung, kegagalan ini membuat seluruh investasi mahal pembelian genset pabrik Anda tidak dapat termanfaatkan pada momen krisis pemadaman listrik PLN yang sesungguhnya.

Semakin cepat inspeksi dan diagnostik kelistrikan dilakukan, semakin besar pula peluang kerusakan mikro dapat segera diperbaiki tanpa Anda harus memaksakan anggaran untuk penggantian panel ATS secara menyeluruh (total replacement).
